其实我很不喜欢Creo瀑布式菜单的方式，不过确实瀑布式菜单有其便捷性，所以也研究了下，在此简要记录。

1.瀑布式菜单的格式

瀑布式菜单使用*.mnu文件作为其资源文件，与消息文件类似，一条菜单由三行文字进行描述：

第一行是菜单的文字，包括英文和中文两种语言，中间用空格隔开；英文中如果有空格，则用#号替代；
第二行是英文的说明；
第三行是中文的说明；
第一行的英文部分作为ID被相关函数引用，注意在程序中需要把#号替换为空格。

举例说明，如果我们希望在mnu文件中创建一个显示英文为”Show Custom Dialog”、中文为”显示自定义对话框”的菜单项，则内容可写成以下格式：

1
2
3
Show#Custom#Dialog 显示自定义对话框
Show custom dialog.
显示自定义对话框。

2.瀑布式菜单的使用

瀑布式菜单的主要调用流程如下图所示，重点包括加载资源、设置响应函数、显示菜单以及处理菜单退出消息等。

图 瀑布式菜单调用流程

2.1 加载菜单文件

加载菜单文件使用ProMenuFileRegister函数完成，与添加普通菜单类似，同时会生成对应的菜单ID供后续操作调用：

1
2
3
ProError status;
int TestMenuId;
status = ProMenuFileRegister("Show Custom Dialog", "ShowCustomDialog.mnu", &TestMenuId);

一个瀑布式菜单可以调用多个菜单，可以在菜单项的响应函数继续调用ProMenuFileRegister函数，实现瀑布式菜单的级联显示。

2.2 设定菜单项的响应函数

设定菜单项的响应函数由ProMenubuttonActionSet完成，同时可以在响应函数调用ProMenuPush和ProMenuPop函数控制菜单的折叠和展开。ProMenubuttonActionSet的第二个参数为mnu文件中英文部分，需要把#号替换为空格，而第三和第四个参数分别相应函数调用的参数，为ProAppData和int类型。响应函数固定为返回值为int整形类型的函数，且包含一个ProAppData和一个int类型的参数：

1
status = ProMenubuttonActionSet("Show Custom Dialog", "Dialog Style", (ProMenubuttonAction)ShowDialogStyle, NULL, 0);
1
2
3
4
5
6
7
int ShowContent(ProAppData app_data, int app_int)
{
  ProError status;
  status = ProMenuPush();
  //add your code here
  return 0;
}

2.3 瀑布式菜单的退出

瀑布式菜单退出可以在菜单项响应函数调用ProMenuDelete或者ProMenuDeleteWithStatus完成。ProMenuDelete直接关闭菜单不做任何后续操作，简单就不做介绍了。如果在关闭菜单后再执行一定的操作，则须调用ProMenuDeleteWithStatus根据菜单的返回值进行操作。调用ProMenuDeleteWithStatus函数前必须先调用ProMenuProcess函数获得返回值，示例代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
int action;
status = ProMenubuttonActionSet("Show Custom Dialog", "Show Dialog", (ProMenubuttonAction)QuitAction, NULL, POPUPMENU_DONE);
status = ProMenubuttonActionSet("Show Custom Dialog", "Done/Return", (ProMenubuttonAction)QuitAction, NULL, POPUPMENU_QUIT);
status = ProMenuCreate(PROMENUTYPE_MAIN, "Show Custom Dialog", &TestMenuId);
status = ProMenuProcess("", &action);
if (action == POPUPMENU_DONE)
{
  _showDialog(_dialogStyle, _dialogcontent);
}
else
{
  _showDialog(SINGLEYESDIALOG, L"取消了功能");
}
1
2
3
4
5
6
int QuitAction(ProAppData app_data, int app_int)
{
  ProError status;
  status = ProMenuDeleteWithStatus(app_int);
  return 0;
}

P.S. Creo一般可以使用中键退出，暂时没有找到确定的方法，但是如果在菜单资源文件定义一个名为”Done/Return”的菜单项默认就是响应中键退出，待有人解惑是否可以设定中键的默认项。

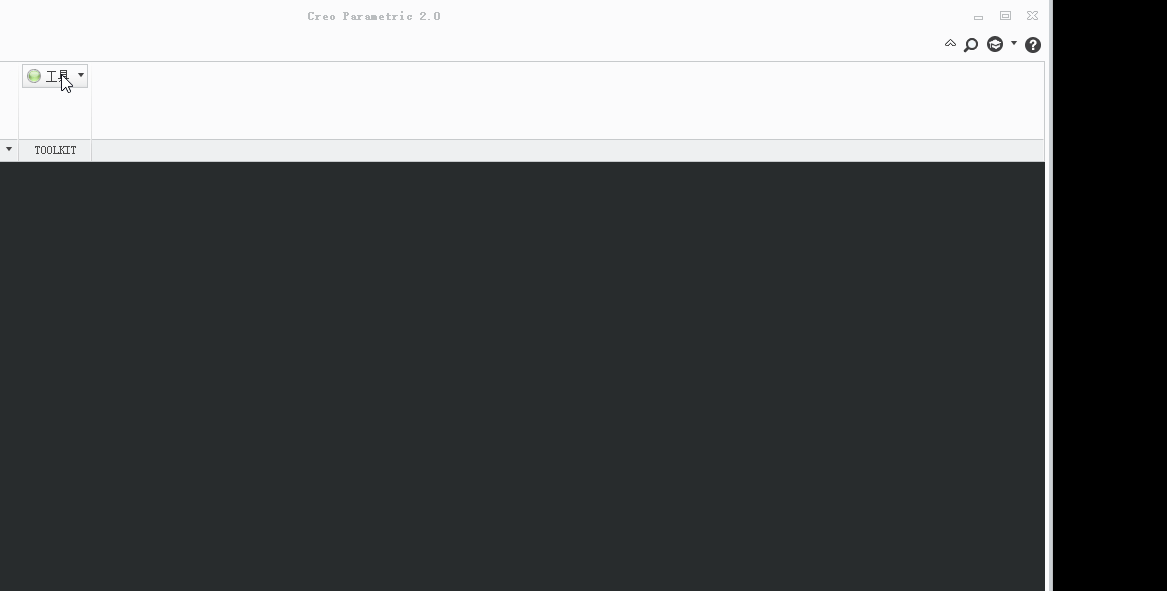

最终瀑布式菜单的演示如下图所示。

图 瀑布式菜单示例

完整代码可在Github.com下载。代码在VS2010,Creo 2.0 M060 X64下编译通过。
