Toolkit二次开发过程中,菜单项是我们进入程序的第一入口。自进入Creo以来,Creo建议使用Ribbon界面进行开发,同时兼容了老版的菜单系统。本文介绍如何自定义Ribbon界面以及各种菜单的制作。
1.普通菜单和Ribbon按钮
普通菜单项是所有二次开发程序的入口,早期Proe未使用Ribbon界面时,提供了ProMenubarMenuAdd、ProMenubarmenuMenuAdd、ProMenubarmenuPushbuttonAdd等函数用于普通菜单及子菜单的添加,ProCmdActionAdd用于定义菜单点击响应函数,ProCmdIconSet用于为命令项添加图标。以上操作基本所有的Creo程序示例都会包含,函数的使用方法在此不再赘述,只要注意各函数参数一些string须与消息文件对应,ProCmdActionAdd函数需要添加对应的响应函数以及访问权限函数。Creo目前仍兼容Proe形式的添加菜单的方式,Toolkit程序加载后,添加的菜单项可以在自定义Ribbon界面中的Toolkit Command栏中显示。直接给出添加菜单项的示例代码(这里省略了ProCmdActionAdd对应的消息响应函数以及访问函数):
1 2 3 4 5 6
| status = ProMenubarMenuAdd("CreoMenuExample", "CreoMenuExample", "Help", PRO_B_TRUE, MSGFILE); status = ProMenubarmenuMenuAdd("CreoMenuExample", "MainMenu", "MainMenu", NULL, PRO_B_TRUE, MSGFILE);
status = ProCmdActionAdd("MainMenu_Act", (uiCmdCmdActFn)MainMenuAct, uiProeImmediate, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &MainMenuID); status = ProMenubarmenuPushbuttonAdd("MainMenu", "MainMenuItem", "MainMenuItem", "MainMenuItemtips", NULL, PRO_B_TRUE, MainMenuID, MSGFILE); status = ProCmdIconSet(MainMenuID, "Icon.png");
|
使用Ribbon界面后,Creo推荐使用ProCmdDesignate添加Toolkit命令,添加后的命令不再在兼容的菜单中显示,而是只在自定义Ribbon界面中的Toolkit Command栏中显示。直接给出示例代码:
1 2 3
| status = ProCmdActionAdd("MainMenu_Act", (uiCmdCmdActFn)MainMenuAct, uiProeImmediate, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &MainMenuID); status = ProCmdDesignate(MainMenuID, "MainMenuItem", "MainMenuItem", "MainMenuItemtips", MSGFILE); status = ProCmdIconSet(MainMenuID, "Icon.png");
|
添加普通菜单项和直接添加Ribbon按钮函数没有冲突,可以同时使用。带图标的菜单效果如下图所示,自定义Ribbon界面效果在本文最后会显示。

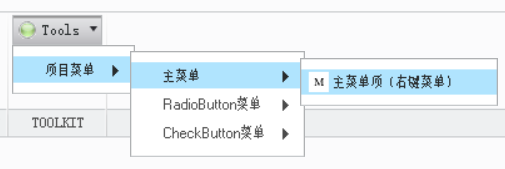

图 带图标的菜单
2.RadioBox菜单和Ribbon按钮
RadioBox菜单顾名思义,可以建立一组带单选框的菜单项,直接在菜单中供用户确定选项,如下图所示。

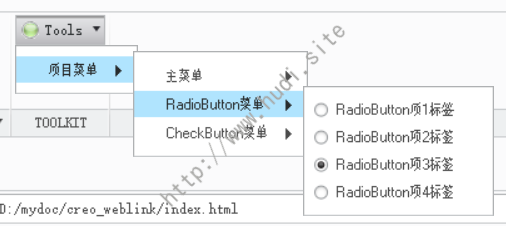

图 带单选框的菜单
使用RadioBox菜单,首先需要定义RadioBox菜单对应的name、label以及help等数组供添加菜单项函数使用。以上字符串数组的内容均需与消息文件对应,示例代码如下:
1 2 3 4
| static ProMenuItemName radio_group_items[] = {"RadioButtonMenu1", "RadioButtonMenu2","RadioButtonMenu3", "RadioButtonMenu4"}; static ProMenuItemLabel radio_group_labels[] = {"RadioButtonMenuItem1", "RadioButtonMenuItem2","RadioButtonMenuItem3","RadioButtonMenuItem4"}; static ProMenuLineHelp radio_group_help[] = {"RadioButtonMenuItem1tips", "RadioButtonMenuItem2tips","RadioButtonMenuItem3tips","RadioButtonMenuItem4tips"}; static ProCmdItemIcon radio_group_icons[]={"Icon.png", "Icon.png","Icon.png", "Icon.png"};
|
添加RadioBox菜单的方式ProMenubarmenuRadiogrpAdd,一组RadioBox菜单对应一个菜单点击响应函数,使用ProCmdOptionAdd函数设定,代码如下:
1 2 3
| status = ProMenubarmenuMenuAdd("CreoMenuExample", "RadioButtonMenu", "RadioButtonMenu", NULL, PRO_B_TRUE, MSGFILE); status = ProCmdOptionAdd("RadioButtonMenu_Act", (uiCmdCmdActFn)RadioButtonActFn, PRO_B_FALSE, (uiCmdCmdValFn)RadioButtonValFn, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &RadioMenuID); status = ProMenubarmenuRadiogrpAdd("RadioButtonMenu", "RadioButtonGroup",4, radio_group_items, radio_group_labels, radio_group_help,NULL, PRO_B_FALSE,RadioMenuID,MSGFILE);
|
ProCmdOptionAdd设定了该组RadioBox菜单值变化响应函数RadioButtonValFn以及点击响应函数RadioButtonActFn,示例代码如下:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37
| int RadioButtonValFn(uiCmdCmdId command, uiCmdValue *p_value) { ProError status; ProMenuItemName name;
status = ProMenubarMenuRadiogrpValueGet (p_value, name); status = ProMenubarMenuRadiogrpValueSet(p_value, name); return 0; }
int RadioButtonActFn(uiCmdCmdId command, uiCmdValue *p_value) { ProError status; ProMenuItemName name; status = ProMenubarMenuRadiogrpValueGet(p_value, name); if(strcmp(name,"RadioButtonMenu1") ==0) { ShowDialog(L"选择了RadioButton项1。本例功能仅只弹出此对话框。"); } else if(strcmp(name,"RadioButtonMenu2") ==0) { ShowDialog(L"选择了RadioButton项2。本例功能仅只弹出此对话框。"); } else if(strcmp(name,"RadioButtonMenu3") ==0) { ShowDialog(L"选择了RadioButton项3。本例功能仅只弹出此对话框。"); } else if(strcmp(name,"RadioButtonMenu4") ==0) { ShowDialog(L"选择了RadioButton项4。本例功能仅只弹出此对话框。"); } else { ShowDialog(L"出现了一个奇怪项,不应该存在的。"); } return 0; }
|
使用Ribbon界面后,与添加普通菜单类似,直接使用ProCmdRadiogrpDesignate函数即可添加对应的Toolkit Command,同时ProCmdRadiogrpDesignate也提供了添加对应选项的图标功能,函数参数指定好对应的图标元素文件名数组即可,示例代码如下:
1 2
| status = ProCmdOptionAdd("RadioButtonMenu_Act", (uiCmdCmdActFn)RadioButtonActFn, PRO_B_FALSE, (uiCmdCmdValFn)RadioButtonValFn, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &RadioMenuID); status = ProCmdRadiogrpDesignate(RadioMenuID, 4, radio_group_items, radio_group_labels, radio_group_help,radio_group_icons,"RadioButtonGroupDescription",MSGFILE);
|
3.CheckBox菜单和Ribbon按钮
CheckBox菜单如下图所示,其添加方式集合了普通菜单和Radio菜单的添加方式。

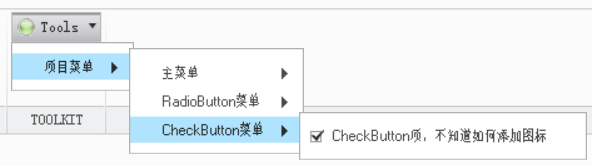

图 带复选框的菜单
首先定义一个结构体,用于存储CheckBox菜单项的ID以及状态,代码如下:
1 2 3 4 5 6
| typedef struct procheckbuttonstruct { uiCmdCmdId command; ProBoolean state; } ProCheckButton; static ProCheckButton _checkbutton[1];
|
PS:经测试发现一个很奇怪的问题,必须用数组定义二次开发中所有的CheckBox菜单项,如果使用单独一个变量程序会直接死掉,不知道哪里出错了。
使用ProCmdOptionAdd函数设定CheckBox菜单值变化响应函数CheckButtonValFn以及点击响应函数CheckButtonActFn,ProMenubarmenuChkbuttonAdd添加菜单项,与RadioBox和普通菜单的添加方式类似直接给出代码:
1 2 3
| status = ProMenubarmenuMenuAdd("CreoMenuExample", "CheckButtonMenu", "CheckButtonMenu", NULL, PRO_B_TRUE, MSGFILE); status = ProCmdOptionAdd("CheckButtonMenu_Act", (uiCmdCmdActFn)CheckButtonActfn, PRO_B_TRUE, (uiCmdCmdValFn)CheckButtonValFn, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &(_checkbutton[0].command)); status = ProMenubarmenuChkbuttonAdd("CheckButtonMenu", "CheckButtonMenuItem", "CheckButtonMenuItem", "CheckButtonMenuItemtips", NULL, PRO_B_TRUE, _checkbutton[0].command, MSGFILE);
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
| int CheckButtonActfn(uiCmdCmdId command, uiCmdValue *p_value, void *p_push_command_data) { if (command == _checkbutton[0].command) { if (_checkbutton[0].state == PRO_B_FALSE) { _checkbutton[0].state = PRO_B_TRUE; ShowDialog(L"CheckButton已按下。本例功能仅只弹出此对话框。"); } else { _checkbutton[0].state = PRO_B_FALSE; ShowDialog(L"CheckButton已松开。本例功能仅只弹出此对话框。"); } } return 0; }
int CheckButtonValFn(uiCmdCmdId command, uiCmdValue *p_value) { ProError status; ProBoolean value; if (_checkbutton[0].command == command) { status = ProMenubarmenuChkbuttonValueGet(p_value, &value); if (value == _checkbutton[0].state) { return 0; } status = ProMenubarmenuChkbuttonValueSet(p_value, _checkbutton[0].state); return 0; } return 0; }
|
使用Ribbon界面后,CheckBox按钮的添加也是普通菜单和RadioBox菜单的综合,示例代码如下:
1 2 3 4
| status = ProCmdOptionAdd("CheckButtonMenu_Act", (uiCmdCmdActFn)CheckButtonActfn, PRO_B_TRUE, (uiCmdCmdValFn)CheckButtonValFn, AccessDefault, PRO_B_TRUE, PRO_B_TRUE, &(_checkbutton[0].command)); status = ProCmdDesignate(_checkbutton[0].command, "CheckButtonMenuItem", "CheckButtonMenuItem", "CheckButtonMenuItemtips", MSGFILE);
|
P.S. ProCmdRadiogrpDesignate和ProCmdIconSet均无法为Checkbox设定图标,暂未找到添加的方法。
4. 右键菜单
右键菜单首先要注册监听事件,监听PRO_POPUPMENU_CREATE_POST事件,在右键产生前做相关操作以及添加菜单项:
1 2
| status = ProNotificationSet(PRO_POPUPMENU_CREATE_POST, (ProFunction)ProPopupMenuNotification);
|
使用ProPopupmenuButtonAdd函数可以添加右键菜单项,方法简单,不再赘述,直接给出代码:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
| static uiCmdAccessState AccessPopupmenu(uiCmdCmdId command,ProAppData appdata, ProSelection* sel_buffer) { return ACCESS_AVAILABLE; }
ProError ProPopupMenuNotification(ProMenuName name) { ProError status; uiCmdCmdId MainMenuID; ProPopupMenuId PopupMenuID; ProLine label; ProLine help; status = ProPopupmenuIdGet(name, &PopupMenuID); status = ProCmdCmdIdFind("MainMenu_Act", &MainMenuID); status = ProMessageToBuffer(label, MSGFILE,"MainMenuItem"); status = ProMessageToBuffer(help, MSGFILE,"MainMenuItemtips"); status = ProPopupmenuButtonAdd(PopupMenuID, PRO_VALUE_UNUSED, "HFUTGDM.MainMenu_Act",label, help,MainMenuID,AccessPopupmenu,NULL);
return PRO_TK_NO_ERROR; }
|
5. 演示效果
最终各类菜单展示方式如下图所示:

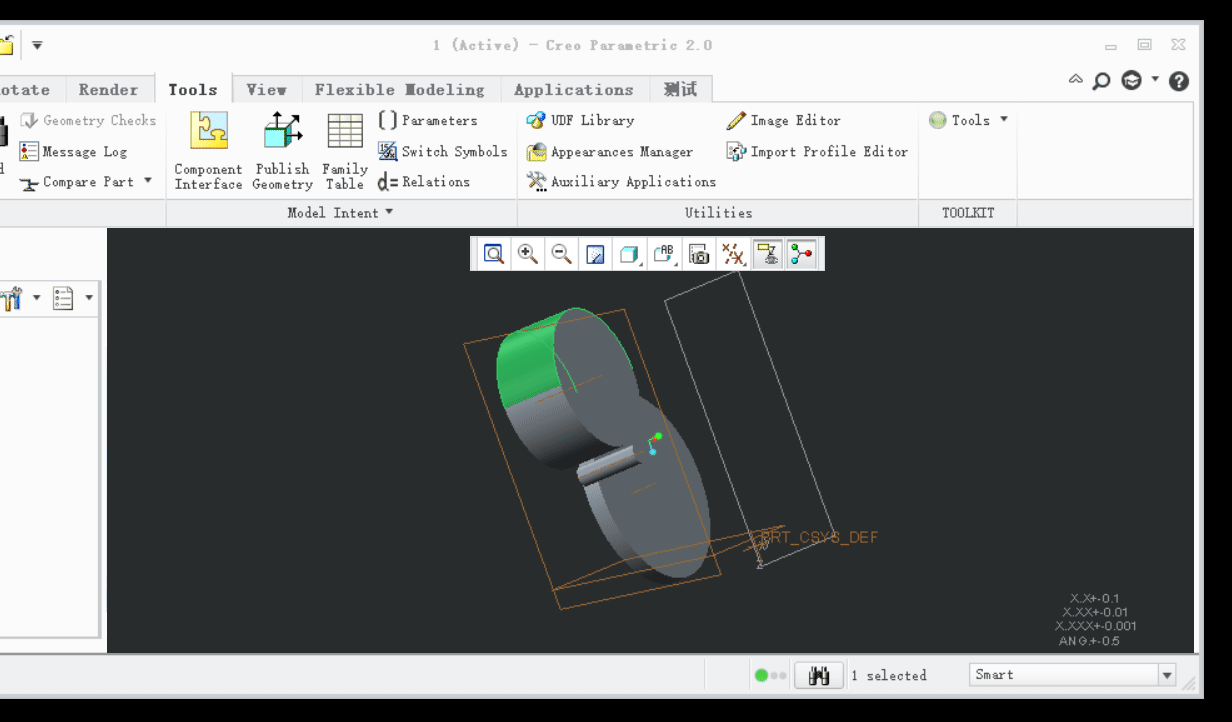

图 效果展示
代码公开,需要的人可以随便根据自己的环境修改编译。完整代码可在Github.com下载。代码在VS2010,Creo 2.0 M060 X64下编译通过。
